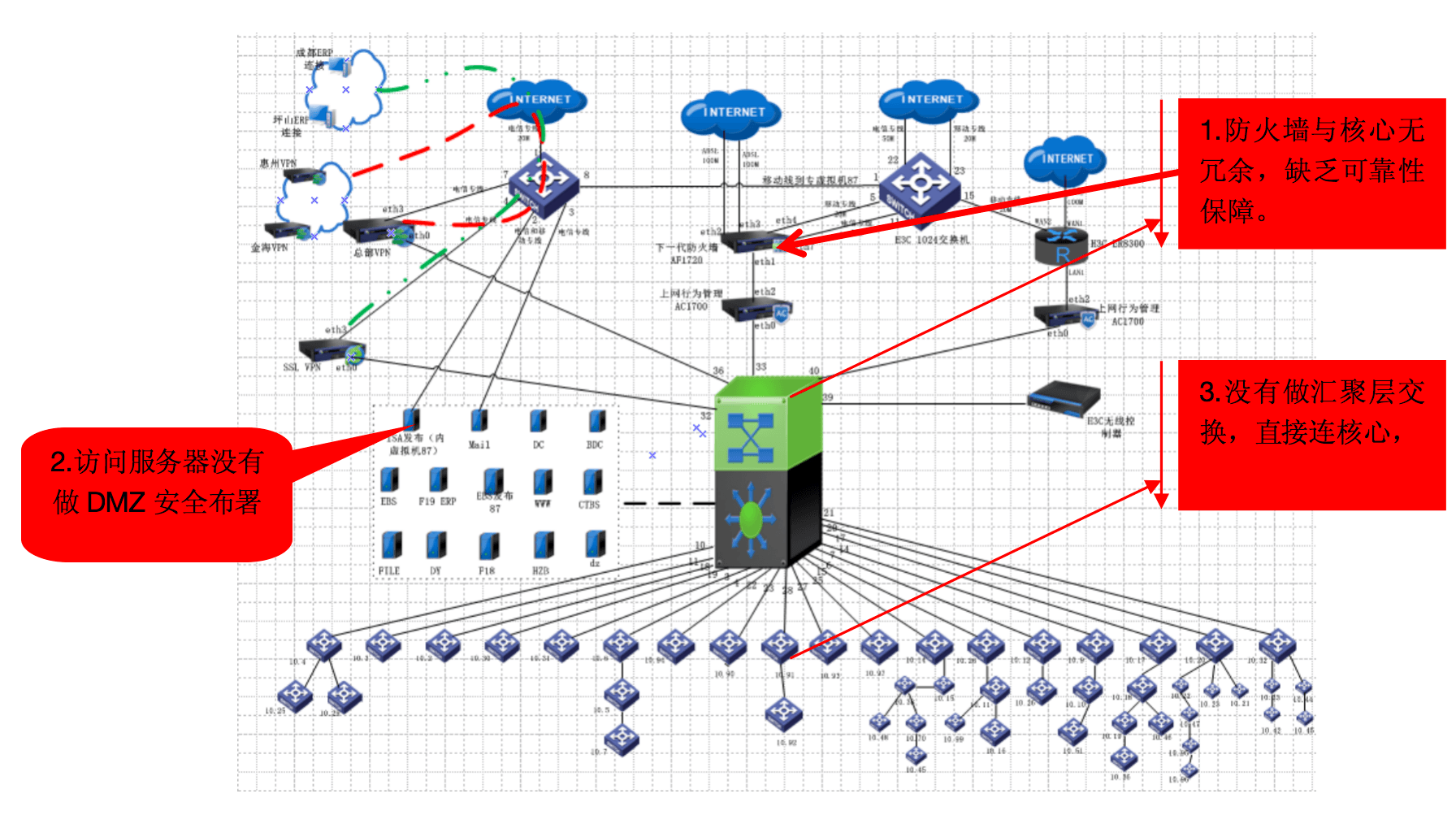

一． 當前網絡現狀分析：

1. 關鍵設備（防火墻、核心、匯聚）與鏈路無冗余備份，一旦某一臺設備或者一條鏈路故障將導致整個公司網絡癱瘓，業務被迫全線中斷，缺乏可靠性障。

2. 訪問服務器（www、EBS），沒有做DMZ安全部署，有導致內網直接受外部攻擊的可能性。

3. 接入層交換機直接連入核心，且級聯多個交換設備，增加核心交換機負載。缺匯聚交換以處理用戶流量轉發到核心交換層。

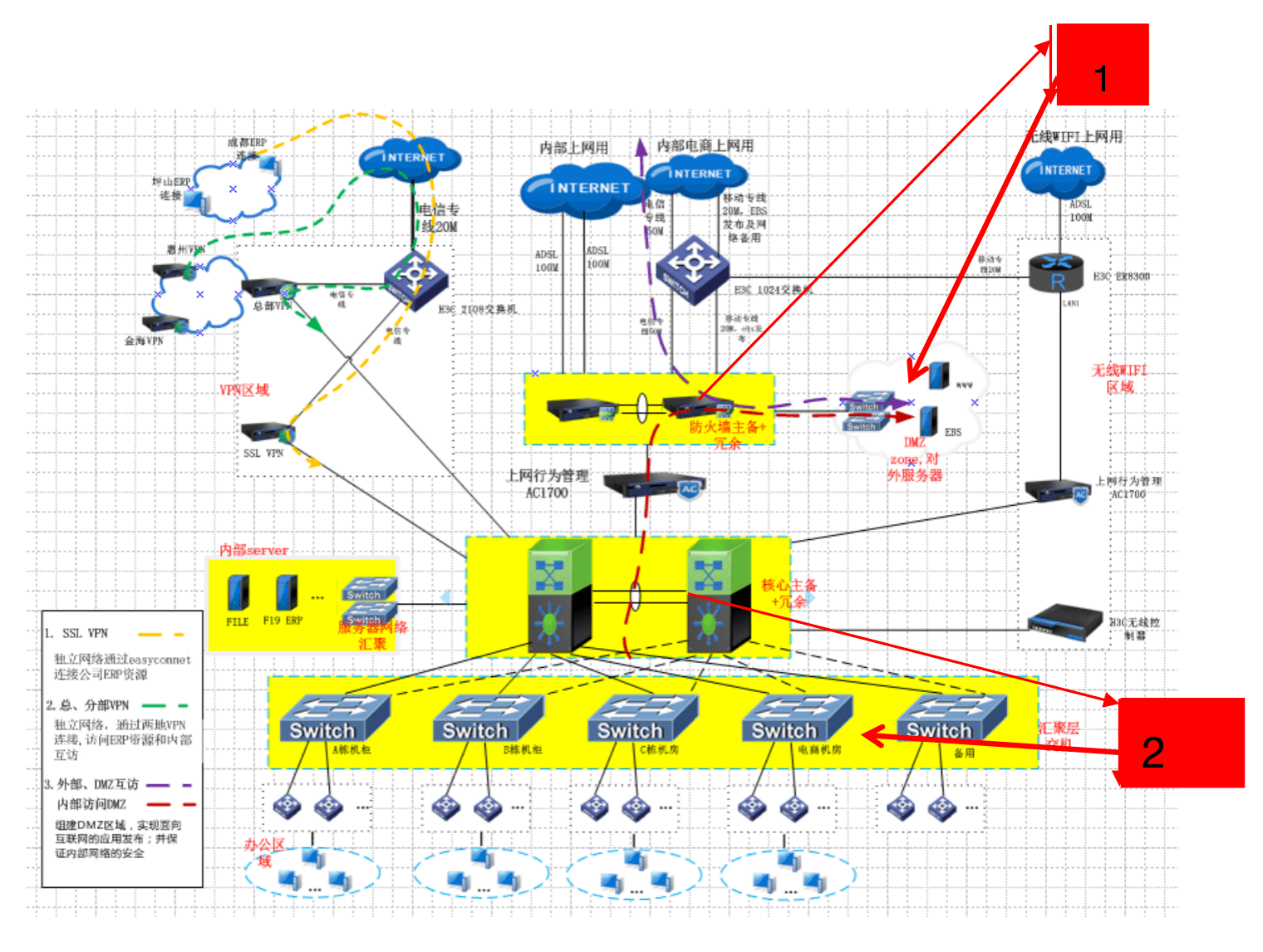

二． 針對現有網絡狀況，做出以下升級解決方案：

1. 新增1臺防火墻與現有防火墻做HA高可用，防火墻劃分外網，DMZ，內網LAN三個區域，并且針對不同區域進行安全策略部署。

DMZ區域即：內部與外部可以對區域內的服務器（www、ebs）進行訪問，但在（www、ebs）受到外部攻擊時，避免其攻擊內部的網絡及服務器。

2. 數據中心核心交換機采用可靠性為99.99%的新一代光口交換機，通過堆疊實現設備級的高可用，及穩定性。

多個區域設置匯聚層的匯聚節點，具有承上啟下的作用，處理來自接入層設備的流量，并提供到核心層設備的高速通信。
